Descripción

Aplicaciones

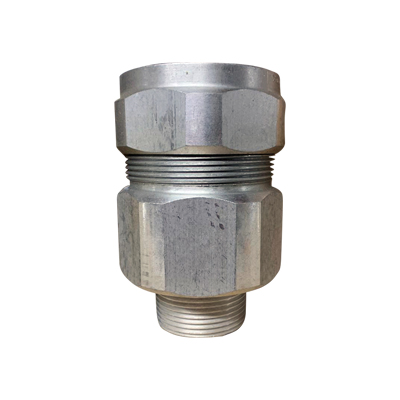

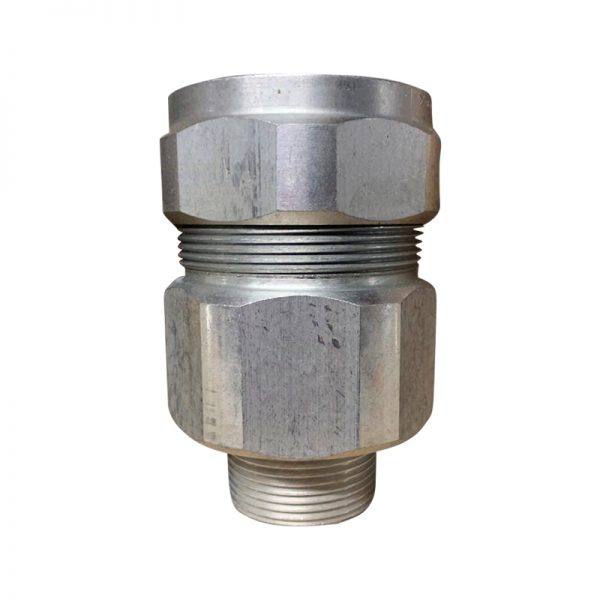

Los conectores TMC están diseñados para su uso con los siguientes cables:
MC / MCHL

– Armadura corrugada de aluminio / acero interbloqueado y cables de armadura soldados de manera continua, por ejemplo. TECK o CLX.

– Los conectores TMC proporcionan un medio para terminar el cable tipo MC con cubierta, formando una conexión mecánica hermética y proporcionando continuidad a tierra para la armadura del cable.

– A prueba de agua -NEMA Tipo 4.

Características

– Sello de cara de anillo «O» integral que proporciona 4X y IP66

– Sellado independiente y sujeción de armadura.

– Puesta a tierra 360º – Prevención superior de extracción

– Perfil delgado compacto

– Tiempo de instalación reducido (no se requiere desmontaje)

– El rango de aceptación de cable más amplio

– Diseño reutilizable

– Sello adicional a prueba de agua, integrales para protección en ambientes extremos mar adentro y en tierra

– Opción métrica disponible

Materiales estándar

– Los cuerpos, la manga y la tuerca del prensacables son de aluminio sin cobre, latón niquelado, acero inoxidable.

– El muelle de puesta a tierra es de acero inoxidable.

– Bushing es LSF-TPE (libre de halógenos).

– Las arandelas de tope y deslizamiento son de nylon.

– O-ring es de  Viton.

Rangos de tamaño

– Tallas comerciales de 1/2 «a 4».

– Rango de diámetro de la cubierta del cable: 0.354 «a 4.220».

– Rango de diámetro de armadura de cable: 0.342 «a 4.020».

Cumplimientos

– Norma UL 514B, 886

– Estándar CSA C22,2 No 18, 174

– Archivo de listado de UL: E163112

– Certificado CSA No: 1129339

– NEMA 3, 4 y 4X e IP66

Clase II, Div. 1 a y 2,

Grupo E,F,G

Clase III, Div. 1 y 2

Clase I, Zona 1, AEXe II

NEMA4X

Marca Appleton
